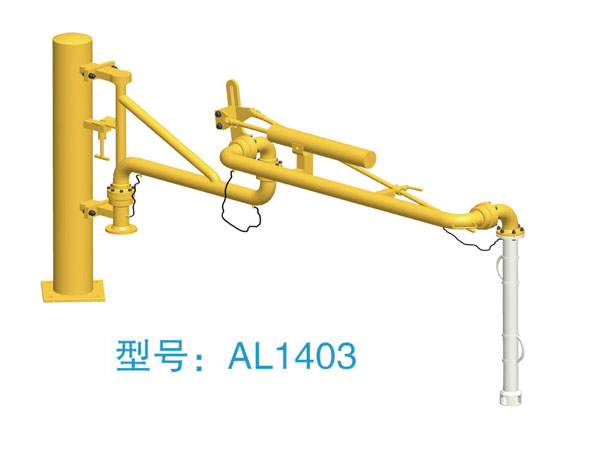

AL1403鶴管

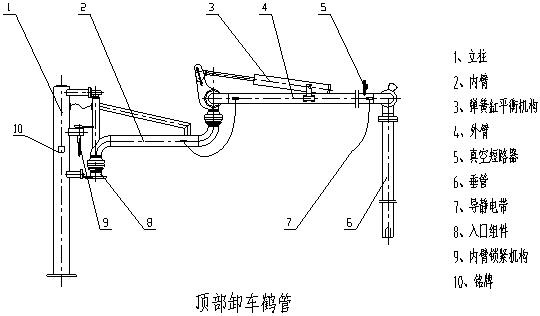

頂部裝車鶴管（上裝鶴管）

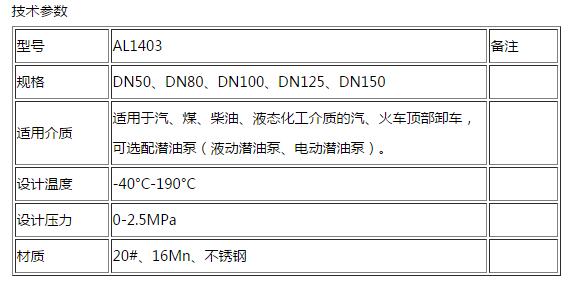

型號：AL1401 、AL1402 AL1403

連接方式：法蘭連接

適用介質：汽油，煤油，柴油，液態化工介質

適用場合：石油，化工行業

管道材質：不銹鋼、碳鋼或PTFE襯碳鋼等

公稱口徑：DN25、DN50、DN80、DN100、DN125、DN150、DN200

工作溫度：-40～190℃

工作壓力：-0.08～6.0MPa

鶴管的執行/參照的標準及規范

◆  HG/T21608-96 《液體裝卸臂》

◆  GB/74-84 《石油庫設計規范》

◆  GB50160-92 《石油化工企業設計防火規范》

◆  GB383601 《爆炸性環境用防爆電器設備通用要求》

◆  GB7932 《氣動系統通用技術條件》

◆  GB3766 《液壓系統通用技術條件》

◆  GB3323-87 《鋼熔化焊接接頭射線照相和除銹等級》

◆  GB/T8932-88 《涂裝前鋼材表面銹蝕等級和除銹等級》

◆  GB/T13384-92 《機電產品包裝通用技術條件》

鶴管產品性能

◆ 能夠承受苛酷的軸向、徑向及力矩負荷，轉動靈活、可靠、無泄露。

◆ 密封圈結構獨特，采用PTFE增強聚四氟材料，內嵌不銹鋼骨架，密封面經拋光處理，耐磨性能，密封性能優越、可靠。

◆ 彈簧缸平衡系統可在任意點平衡，使對位操作輕巧、合理。

◆ 所有承壓主管道焊縫采用氬弧焊，完全符合HG/T 21608-96標準。

◆ 配帶優質合理的靜電接地系統，靜電電阻小于2Ω，安全性能可靠。

◆ 結構合理，以小的臂尺寸，來實現大的包絡范圍。

◆ 裝卸作業中，隨槽車在正常范圍內移動，發揮充分的可撓性。

◆ 鶴管表面采用噴砂除銹，選用優質油漆，*的噴涂工藝，既保證了良好的外觀質量，又具備*的抗腐蝕能力。

◆ 按左側型或右側型設計制造，結構形式也可專門設計。

◆ 可配置可靠的液動、氣動或電動操作系統，安全的報警系統。

◆ 可實現自動化作業，PLC控制，方便作業、檢修。

◆ 靈巧多樣的附件用以實現環境保護和安全操作。
